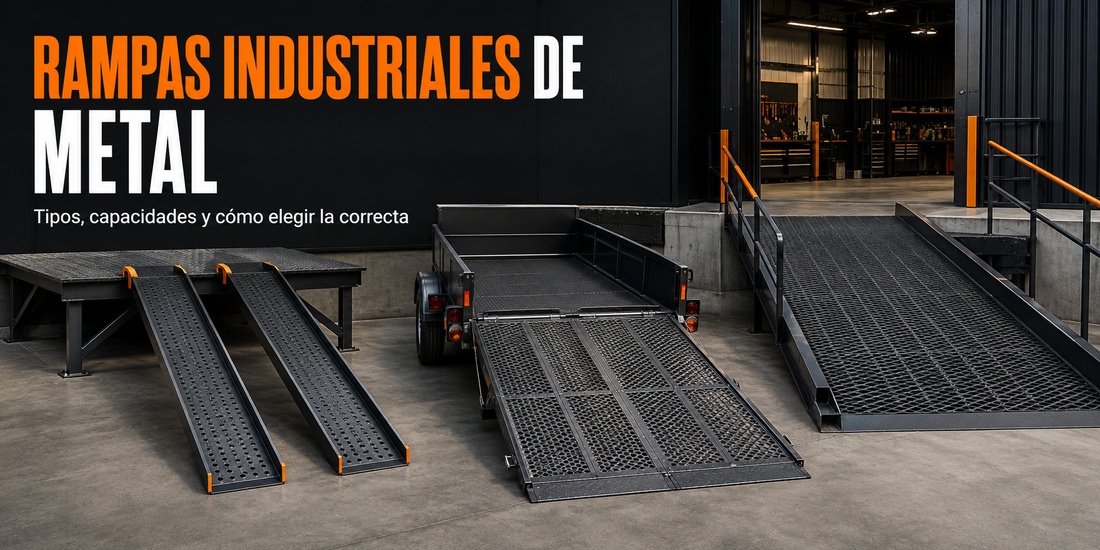

Rampas industriales de metal: tipos, capacidades y cómo elegir la correcta

Mingenio · Noticias e inspiración

Ideas, materiales y decisiones para mejorar tus proyectos.

5 min de lectura · Contenido práctico para tomar mejores decisiones

La idea principal

Ideas, materiales y decisiones para mejorar tus proyectos.

Una rampa industrial mal elegida o mal instalada no solo limita la operación: puede provocar volcamientos de montacargas, caídas de carga o lesiones graves. La rampa correcta es la que está diseñada para la carga, el equipo de manejo y la diferencia de nivel exacta de tu instalación.

Esta guía cubre los tipos de rampas industriales disponibles, cómo calcular la pendiente segura y qué especificaciones técnicas revisar antes de comprar o fabricar.

>Para qué sirve una rampa industrial

Las rampas industriales resuelven diferencias de nivel en tres contextos principales:

• Acceso a camión o contenedor: diferencia entre el nivel del piso de bodega y el piso del camión o contenedor (generalmente 80–130 cm).
• Acceso entre niveles internos: entre piso y mezzanine, entre plataformas de distinta altura, o entre sectores con diferencia de nivel por construcción.
• Acceso exterior: diferencia entre nivel de calle y nivel de bodega, o entre patio y zona techada.

>Tipos de rampas industriales

>Rampa fija de acceso a camión (dock leveler fijo)

Estructura metálica soldada al piso del andén. Salva la diferencia de nivel entre el piso del andén y el piso del camión. Su ángulo de inclinación es fijo, por lo que está optimizada para una altura de camión específica.

Ideal para: andenes de altura fija con una flota de vehículos homogénea (mismo tipo de camión siempre).

>Rampa articulada (niveladora de andén)

Estructura con bisagra que permite ajustar el ángulo según la altura del camión. Se acciona manualmente (palanca o cadena) o hidráulicamente. La más usada en bodegas con tráfico mixto de vehículos.

Capacidades típicas: 6.000–25.000 kg según modelo. Ancho estándar: 1,8–2,5 m.

>Rampa móvil (rampa portátil)

Estructura sin anclaje que se posiciona donde se necesita. Ideal para operaciones donde el punto de carga varía o no hay andén fijo. Generalmente con ruedas para reposicionamiento.

Limitación: menor capacidad de carga que las rampas fijas. No recomendable para montacargas de gran tonelaje sin análisis previo.

>Rampa de acceso para vehículos

Diseñada para que el propio vehículo (montacargas, carro de arrastre, vehículo liviano) suba o baje entre niveles. Requiere cálculo estructural: el peso del vehículo más la carga puede superar las 10 toneladas en montacargas grandes.

Superficie: siempre antideslizante. En Chile, la normativa de seguridad exige superficie de máxima adherencia en rampas de tráfico vehicular.

>Rampa para pallet jack (zorra manual o eléctrica)

Rampa de pendiente suave diseñada para el tráfico de zorras. La pendiente máxima admisible para una zorra cargada es del 6–8% (6–8 cm de altura por cada metro de largo). Por encima de eso, la zorra pierde estabilidad y el operario no puede controlarla.

>Rampas de acceso peatonal

Para acceso de personas a plataformas elevadas, camiones o zonas con diferencia de nivel. Deben cumplir normativa de seguridad: baranda de al menos 1 m, superficie antideslizante, pendiente máxima del 8% según normativa de accesibilidad.

>Cómo calcular la pendiente correcta

La pendiente de una rampa es el factor crítico para la seguridad y operabilidad. Se calcula como:

Pendiente (%) = (altura a salvar / longitud de la rampa) × 100

Pendientes máximas recomendadas según tipo de equipo:

Nota importante: a mayor pendiente, mayor es la fuerza de frenado necesaria y el riesgo de volcamiento. Una rampa más larga siempre es más segura, aunque requiera más espacio.

>Capacidad de carga: cómo calcularla correctamente

La capacidad de la rampa debe calcularse sobre la carga total en el punto más crítico, que no siempre es la carga máxima del vehículo:

• Carga total: peso del vehículo + peso de la carga transportada + factor dinámico (1,3–1,5x para rampas con tráfico frecuente)
• Carga concentrada: un montacargas de 3 toneladas más 2 toneladas de carga = 5 toneladas, que se aplican en dos ejes separados. La rampa debe resistir esa carga en cualquier punto de su longitud.
• Carga lateral: en rampas con barandas, considerar el impacto lateral de un vehículo que pierde la dirección.

>Superficie antideslizante: las opciones disponibles

• Chapa lagrimada (tearing plate): el estándar más común. Patrón en relieve que da adherencia. Buena para tráfico peatonal y vehículos livianos.
• Rejilla metálica (grating): máxima adherencia y no acumula agua. Ideal para exteriores y ambientes con humedad. Permite paso de líquidos y residuos.
• Goma antideslizante adherida: para rampas peatonales o zonas de alta sensibilidad. Menor durabilidad que el metal pero mayor comodidad y seguridad para el operario.
• Pintura antideslizante con áridos: capa de pintura con granulado de cuarzo o corundón. Fácil de aplicar y renovar, pero se desgasta más rápido con tráfico intenso.

>Normativa aplicable en Chile

• DS 594 (condiciones sanitarias en lugares de trabajo): define requisitos para superficies de tránsito, pendientes y condiciones de seguridad en instalaciones industriales.
• Ley 20.422 (accesibilidad universal): aplica a rampas de acceso público. Pendiente máxima del 8%, ancho mínimo de 1,5 m, barandas obligatorias.
• NCh 2369 (diseño sísmico): para rampas ancladas a estructuras en zonas de alta sismicidad.

>Mantenimiento de rampas industriales

• Revisar el estado de la superficie antideslizante mensualmente. El desgaste reduce la adherencia antes de que sea visible.
• Inspeccionar los anclajes al suelo o andén semestralmente, especialmente después de sismos.
• En rampas articuladas: lubricar la bisagra y el mecanismo de accionamiento según indicación del fabricante.
• Revisar el estado de las barandas después de cualquier impacto visible.

>Preguntas frecuentes

¿Cuánto espacio necesito para una rampa para montacargas?
Depende de la altura a salvar y la pendiente admisible. Para un montacargas estándar con 100 cm de altura a salvar, necesitas una rampa de 7–10 m de longitud más el espacio de maniobra del montacargas antes y después de la rampa.

¿Puedo fabricar una rampa a medida para mi andén específico?
Sí. Fabricamos rampas según la altura, el ancho, la carga y el tipo de equipo de tu operación.

¿La rampa necesita cálculo estructural?
Para rampas de tráfico peatonal y cargas livianas, no necesariamente. Para rampas con tráfico de montacargas o vehículos, recomendamos cálculo estructural para certificar la capacidad y el anclaje.

Para más información sobre equipamiento industrial completo: Equipamiento industrial metálico para talleres y bodegas: guía completa.

¿Tienes un andén o diferencia de nivel específica? Cuéntanos la altura, el ancho disponible y el tipo de equipo que usa tu operación, y te diseñamos la rampa correcta.
